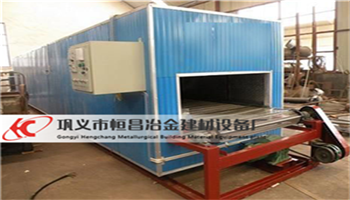

网带烘干机
网带烘干机是一种由电加热、蒸汽加热或热风加热进行加热的批量、连续式生产利用钢网作为传输带运载物料进行连续烘干的干燥设备。成品通过输送机直接输送到平板输送机上,通过平板输送机上端的刮板将成品匀布在烘干机上,提高成品的透气性,达到烘干效果。
网带式烘干机结构:
网带烘干机是采用网带双向输送原理,采用热风炉加热或烟道气为干燥介质进行烘干。即提高设备空间的利用率,又改善通风干燥条件。网带式烘干机主要由头架、尾架、中间架、牵引链、网链、导轨、自动张紧装置、自动加热设备等部分组成。经成型机压成含大量水分的型煤,由烘干机机头顶部进料口流入烘干机上层网带,经网带平稳运行到烘干机尾部,沿溜槽流入下层,再送回机机头,如此往复,型煤在热风烘烤下,逐步干燥,由机尾部送出。
网带式烘干机原理:
网带式烘干机原理是将物料均匀的平铺在钢丝网带上,由传动装置拖动在干燥机内往返移动,热风在物料间穿流而过,水蒸气从排湿孔中排出,从而达到干燥的目的。网带烘干机网带采用12-60目的钢丝网带,由传动装置拖动在干燥机内往返移动,热风在物料间穿流而过,水蒸气从排湿孔中排出,从而达到干燥的目的。箱体长度由标准段组合而成,为了节约场地,可将烘干机制成多层式,常见的有二室三层、二室五层、长度6-40m,有效宽度0.6-3.0m。
网带烘干机工作流程:
网带式烘干机将所要处理的物料通过适当的铺料机构,如星型布料器、摆动带、粉碎机或造粒机,分布在输送带上,输送带通过一个或几个加热单元组成的通道,每个加热单元均配有空气加热和循环系统,每一个通道有一个或几个排湿系统,在输送带通过时,热空气从上往下或从下往上通过输送带上的物料,从而使物料能均匀干燥。
